國電西高GD-3134E是一套高性能專用地下電纜路徑探測及識別儀，由信號發射機和接收機組成，可用于地下電纜及金屬管線的路徑探測、深度測量和管線普查，配合多種選配附件，可以進行唯一性識別，以及管道絕緣破損和部分類型電纜故障的查找。

國電西高GD-3134E智能帶電電纜識別儀（管線儀）

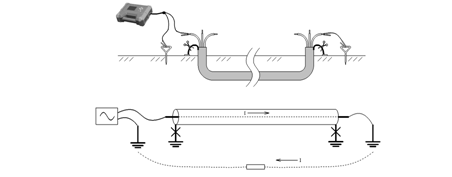

　　芯線-大地接法是對離線電纜（退出運行的不帶電電纜）進行路徑探測和鑒別的最佳接線方式，可以充分發揮儀器的功能，并能最大程度地抗干擾，如下圖所示：

　　將電纜金屬護層兩端的接地線均解開，低壓電纜的零線和地線的接地也應解開，將發射機的紅色鱷魚夾夾一條完好芯線，黑色鱷魚夾夾在打入地下的接地釬上。在電纜的對端，對應芯線接打入地下的接地釬。

　　注意：盡量使用接地釬，而不要直接用接地網！至少在電纜的對端必須用接地釬，接地釬還需要離開接地網一段距離，否則會在其他電纜上造成地線回流，影響探測效果。

　　電流自發射機流經芯線，在電纜對端進入大地，流回近端返回發射機。這種接法在地面探測時接收機可以感應到很強的信號國電西高信號特性比較明確，可以充分利用儀器的防誤跟蹤功能；信號在絕緣良好的芯線上流過，不會流到鄰近管線上，尤其不會流到交叉的金屬管道上，最適于在復雜環境下進行路徑查找。另外由于電纜接地，流經電纜的信號電壓很低，不容易對鄰線產生電容耦合，減少干擾。

　　由于存在芯線和大地之間的分布電容，隨距離的增加，電流會逐漸減小。但若接地良好，電容電流很小，可以不予考慮。

　　 這種方法的缺點是需要將電纜兩端的接地線全部解開,略顯繁瑣。
